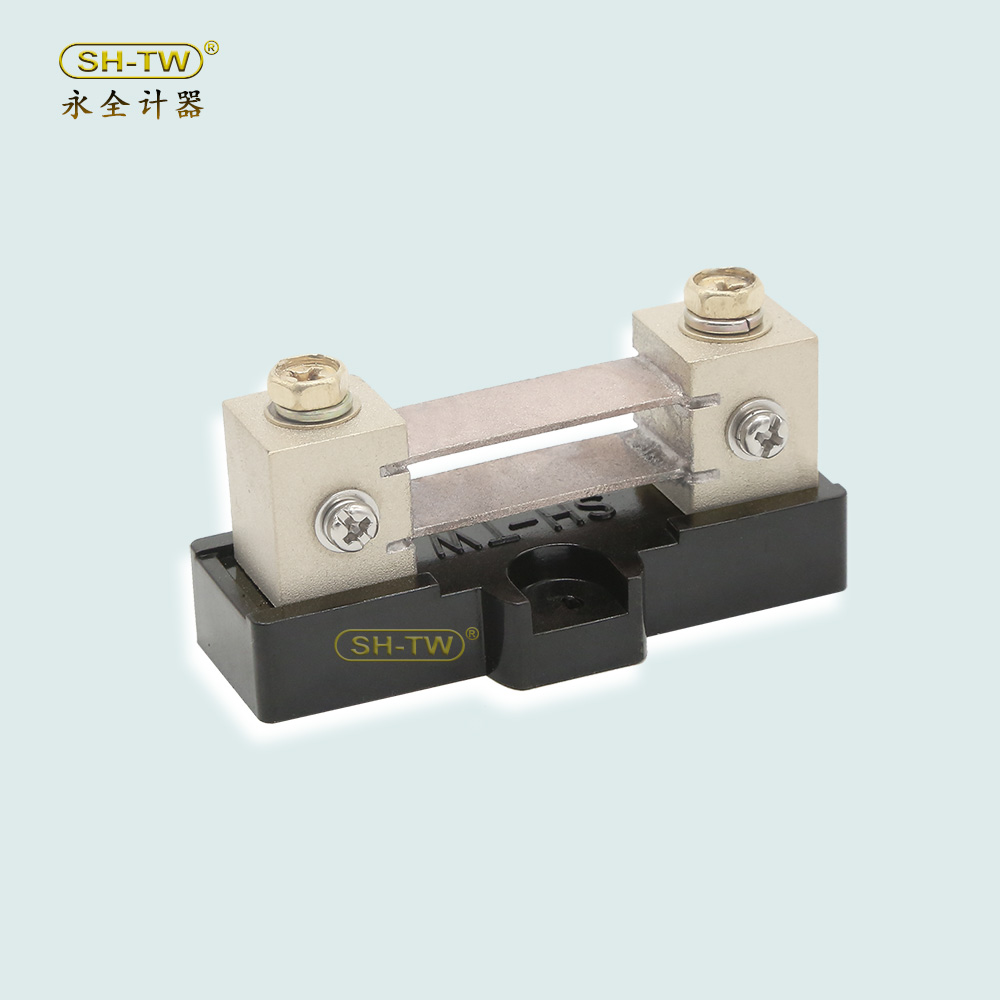

SH-F15型分流器

1.用途：該款固定式定值分流器廣泛用于擴大儀表測量電流范圍

2.應用范圍：電信通信設備、電動汽車、航空航天、充電站、電鍍電源、儀器儀表、直流輸變電等系統。

3.主要技術參數:

1）.額定壓降范圍：25mV-50mV。

2）.環境條件：-40～+80℃，相對濕度：≤80%（35℃）。

3）.溫升：額定電流下持續2小時溫升變化趨于穩定后，額定電流100A以下溫升不超過80K；額定電流100A以上溫升不超過100K。

4）.過負載性能：120%額定電流值，2小時。

5）.熱電勢影響：不超過等級指數的50%。

4.適用標準：

GB/T7676-1998《直接作用模擬指示點測量?jī)x表及其附件》

(IEC 51-9 《直接作用模擬指示點測量?jī)x表及其附件  第9部分：推薦的試驗方法》)

JB/T9288-1999《外附分流器》

IEC 61010-1:2001《測量、控制和實驗室用的電氣設備的安全要求》

SJ/T11363-2006《電子信息產品中有毒有害物質的限量要求》

規格書下載：

SH-F15-60A 50mV 0.5BS.PDF

SH-F15-75A 50mV 0.5BS.PDF

SH-F15-100A 50mV 0.5BS.PDF
